立式鋼襯塑儲罐外形結構

立式鋼襯塑儲罐特點

立式鋼襯塑儲罐采用PE專用料，采用特殊工藝加工，使PE與鋼體緊密結合，從而使金屬容器具有優異的耐腐蝕性能，耐正、負壓，冷熱交替變換，襯層不受影響，立式鋼襯塑儲罐是解決設備腐蝕較好的方法。

PE材料沒毒沒味，符合我國食品級衛生標準，鋼體按《鋼制常壓容器》或《鋼制壓力容器》制造驗收，立式鋼襯塑儲罐內襯PO、PE防腐層，耐各種酸堿，使用壽命長，造價低；立式鋼襯塑儲罐可廣泛代替不銹鋼、玻璃鋼和鈦合金容器。

立式鋼襯塑儲罐細節結構

立式鋼襯塑儲罐產品一般由鋼罐體、人孔、進料接口法蘭、出料接口法蘭、測溫接口法蘭，智能儀器接口法蘭和液位接口法蘭等組成，臥式鋼襯塑貯罐通常還有鋼質支座。

碳鋼鋼襯塑儲罐產品其隨意性較大，一般根據客戶要求設計制造；立式鋼襯塑儲罐產品耐高溫達90度，內襯聚乙烯整體成型，無焊縫，正常環境使用壽命可達將近10年左右。

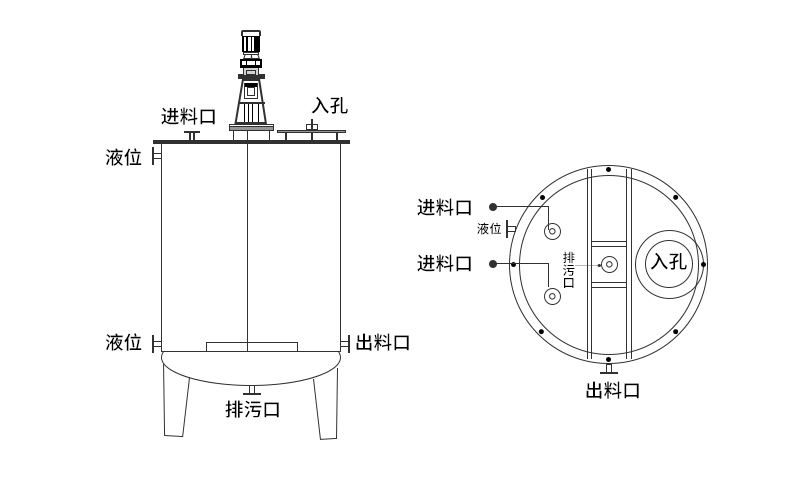

立式鋼襯塑儲罐基本結構

立式鋼襯塑儲罐外形結構有以下3點組成：

1、罐底：由多塊薄鋼板拼裝而成，其排列方式一般由設計給定；罐底中部鋼板稱為中幅板，車載防腐儲罐采用搭接焊縫形式。

周邊的鋼板稱為邊緣板（邊板），要采用對接焊縫形式，邊緣板可采用條形板，立式鋼襯塑儲罐也可采用弓形板，依儲罐的直徑、容量及與底板相焊接的第一節壁板的材質而定。

2、罐壁：由多圈鋼板組對焊接而成，鋼板厚度沿罐壁的高度自下而上逐漸減少，最小厚度為4～6mm。

目前，由于安裝工藝的進步，罐壁板主要采用對接焊縫形式，已很少采用搭接。罐壁板底部與罐底板采用角接焊縫形式，雙面連續焊接。

3、罐頂：由多塊厚度為4～6mm的壓制薄鋼板和加強筋（通常用角鋼或扁鋼）組成的扇形罐頂板構成，或由構架和薄鋼板構成，各扇形罐頂板之間采用搭接焊縫。
